【導讀】本文介紹的是電磁灶的檢測控制電路，其中灶盤線圈的電感量一般是150 pH左右。灶盤線圈和電容器C203諧振，C203諧振的時候產生的諧振電壓比較高，所以C203是一個高壓電容器，耐壓值為1200 V。
電磁灶的檢測控制電路

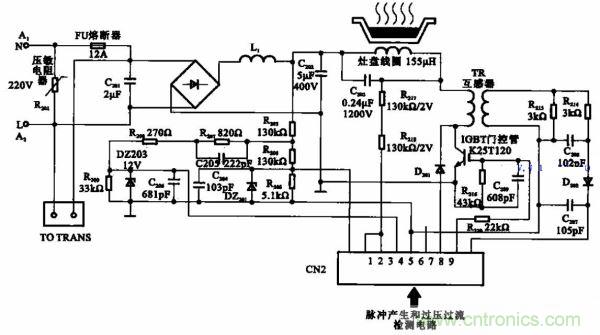

所示為該電磁灶的檢測控制電路。灶盤線圈的電感量一般是150 pH左右。灶盤線圈和電容器C203諧振，C203諧振的時候產生的諧振電壓比較高，所以C203是一個高壓電容器，耐壓值為1200 V。
交流220 V電壓經過橋式整流堆變成直流300 V加灶爐盤線圈上，為灶盤線圈提供偏壓。電流流過灶盤線圈后，經過互感變壓器到達門控管。門控管的導通、截止就會使灶盤線圈里的電流產生通、斷的變化，形成高頻振蕩。高頻振蕩的電流才能使電磁灶的發熱效率提高。
L、N兩個端于是交流220 V的輸入端，回路中的壓敏電阻器R201起過壓保護作用，即當輸入電壓過高時，壓敏電阻器R201就會短路起到保護的作用。
在電路中還設有熔斷器FU.當整機電流過大時，F(xiàn)U便會熔斷，這也是一種保護手段。所以，在輸入電路部分通常設有一個過壓保護器件和一個過流保護器件。
